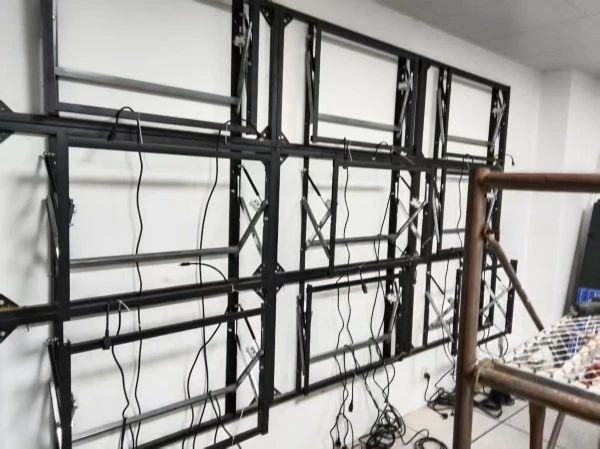

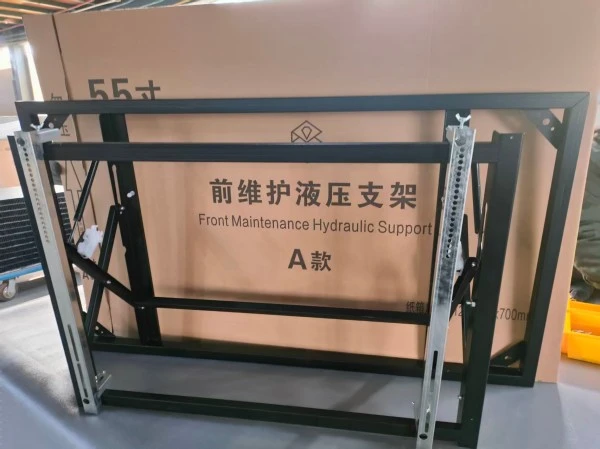

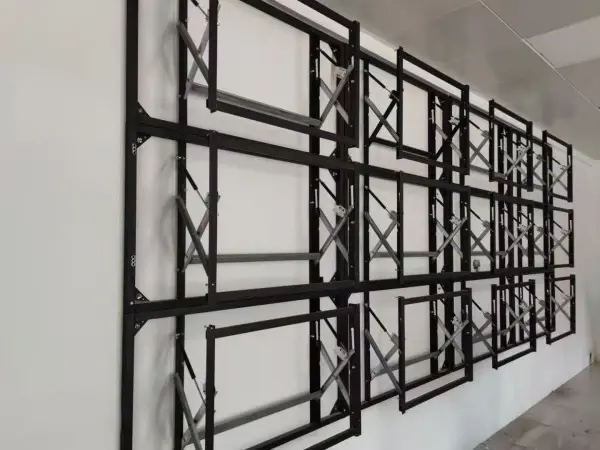

49-calowy uchwyt ścienny wideo

Ten modułowy system montażu jest przeznaczony wyłącznie do 49-calowych paneli ściennych wideo LCD i umożliwia obsługę wielu ekranów w celu utworzenia dużych ścian ekspozycyjnych. W porównaniu z wersją 46-calową, panele 49-calowe ważą więcej (20–30 kg każdy) i mają węższe ramki, co stawia wyższe wymagania w zakresie nośności wspornika i precyzji dostrojenia. Zbudowany z pogrubionych profili i szerokozakresowych mechanizmów dostrajających, wspornik gwarantuje długoterminową płaskość i stabilność dużych ścian wideo. Idealnie nadaje się do wysokiej klasy sal konferencyjnych, sal wystawowych marek, ekranów informacyjnych w metrze, ścian tła dla dużych wydarzeń i innych scenariuszy.

Specyfikacje materiałowe i konstrukcyjne

Dlaczego wykonawcy wybierają ten specjalny 49-calowy wspornik?

Zalety produktu

1. Precyzyjna regulacja odstępu w 49-calowych panelach z bardzo wąską ramką

Panele 49-calowe mają zazwyczaj węższe ramki niż panele 46-calowe i są bardziej wrażliwe na błędy łączenia. Wyposażony w szeroką gamę wielowymiarowej regulacji precyzyjnej (regulacja w pionie, poziomie, przód-tył i nachylenie), wspornik stabilizuje szczeliny na poziomie 0,5–1,2 mm, zapewniając płynne, pozbawione pęknięć efekty wizualne.

2. Wysoka nośność przeciw długoterminowemu osadzaniu

Pojedyncze panele ważą do 30 kg, a zwykłe wsporniki po pół roku użytkowania mają tendencję do przechylania się do przodu u góry lub uginania się u dołu. Przyjmując wielopunktową rozłożoną konstrukcję obciążenia i dolne podpory nośne, wspornik ten zapewnia bezpieczną nośność ≥80 kg. Przeszedł testy symulacyjne sejsmiczne i wibracyjne oraz utrzymuje stabilną konstrukcję w trybie ciągłej pracy 7×24 godziny.

3. Elastyczny układ z mieszaną instalacją poziomą i pionową

Obsługuje dowolne kombinacje wierszy i kolumn (2×2, 3×3, 3×4, 1×5 itd.) oraz mieszane układy matryc poziomych/pionowych. Wersja stojąca nie wymaga wiercenia w ścianie, nadaje się do ścian marmurowych, szklanych przegród i instalacji tymczasowych.

4. Niezależna konserwacja i szybki demontaż pojedynczego panelu

Niezależna konstrukcja mocowania umożliwia mocowanie każdego 49-calowego panelu osobno. Wadliwa wymiana paneli i konserwacja tylnego okablowania nie wymagają demontażu sąsiednich ekranów; obsługa jednoosobowa skraca czas konserwacji o 70%.

5. Ukryte okablowanie dla schludnego i zgodnego układu

Niezależne koryta kablowe są zarezerwowane po bokach i z tyłu wspornika w celu oddzielenia kabli zasilających (silny prąd) i kabli HDMI/Ethernet (słaby prąd), unikając zakłóceń sygnału i spełniając standardy bezpieczeństwa przeciwpożarowego i kontroli ochrony.

6. Podwójne tryby montażu dla różnych typów ścian

•Montaż ścienny: Do ścian betonowych i ceglanych, w zestawie standardowe kołki rozporowe M10

• Możliwość ustawienia na podłodze: opcjonalna podstawa do miejsc, w których nie można wiercić otworów, takich jak centra aktywności, sale wystaw tymczasowych i ściany z marmuru

Kroki instalacji

Wymaganych dwóch pracowników; montaż zestawu 4-panelowego trwa około 2–2,5 godziny

1. Projekt schematu

Określ wymiary wspornika na podstawie ilości paneli (np. układ 3×4) i zaznacz linie pozycjonowania na ścianie lub podłożu.

2. Montaż ramy głównej

(1) Montaż na ścianie: Zamontuj belki poziome (po jednej w rzędzie) przymocowane do ściany za pomocą kołków rozporowych M10 w odstępach ≤600 mm.

(2) Stojące na podłodze: Zamontuj lewą i prawą kolumnę oraz dolne zastrzały poprzeczne, przymocuj do podłoża za pomocą śrub rozporowych M12 i wzmocnij kolumny za pomocą zastrzałów ukośnych.

3. Wstępnie zainstaluj wiszące płyty

Zamocuj precyzyjnie dopasowujące płyty wiszące do otworów VESA z tyłu 49-calowych paneli, zapewniając wyrównanie w poziomie.

4. Zamontuj panele

Rozpocząć od dolnego rzędu, dopasować haki do zawieszek do szczelin belek, przesunąć po skosach prowadzących i przymocować dolne zatrzaski.

5. Precyzyjne dostrajanie

Wyreguluj śruby podnośnikowe za pomocą dostarczonego klucza sześciokątnego, aby uzyskać jednolite szczeliny i płaskie powierzchnie paneli.

6. Zarządzanie kablami

Poprowadź przewody wzdłuż bocznych koryt kablowych, z wydzielonymi punktami opasek kablowych za każdym panelem.

7. Ostateczne zablokowanie

Dokręć nakrętki zabezpieczające wszystkich zespołów i sprawdź ogólną płaskość.

Scenariusze zastosowań

Tabela wyboru produktu

Często zadawane pytania

P1: Czy 49-calowy uchwyt ścienny wideo może być przystosowany do łączenia zakrzywionego?

Odp.: Model standardowy przeznaczony jest do łączenia na płasko. Dostępne są niestandardowe zakrzywione adaptery do otaczających ekranów wystawowych; na żądanie podać parametry promienia.

P2: Czy można dowolnie regulować układ ekranu?

O: Tak. Modułowa struktura umożliwia elastyczne kombinacje z dostosowywalnymi wierszami i kolumnami.

P3: Czy usunięcie pojedynczego panelu wpłynie na stabilność całej ściany wideo?

Odp.: Niezależna konstrukcja mocowania zapewnia, że ​​oddzielny demontaż jednego panelu nie zakłóca reszty konstrukcji.

P4: Jak długo skorygowane luki pozostaną niezmienne po dostrojeniu?

Odp.: Przy normalnym użytkowaniu nakrętki zabezpieczające utrzymują precyzję szczeliny przez 6 miesięcy bez ponownej regulacji; zaleca się kontrolę co sześć miesięcy.

P5: Co jest bardziej stabilne, naścienne czy stojące?

Odp.: Obydwa charakteryzują się identyczną wytrzymałością konstrukcyjną. Wybór zależy od stanu ściany:

• Ściany betonowe/ceglane: montowane na ścianie (niższy koszt)

•Ściany stępki ze szkła/marmuru/lekkiej stali: stojące na podłodze (bez uszkodzeń ścian)

• Instalacje tymczasowe i mobilne: Stojące na podłodze (wielokrotny montaż i demontaż)
