Narożna szafka zewnętrzna

Narożna szafka zewnętrzna Shushi została zaprojektowana do montażu na zewnętrznych narożnikach ścian, zakrętach ulic, słupach skrzyżowań i w innych miejscach. Wewnątrz obudowy można zamontować dwa ekrany pod ustawionymi kątami (najczęściej 90° i 120°), aby transmitować treści w dwóch kierunkach jednocześnie. Obudowa wykonana jest z wytrzymałego stopu aluminium pokrytego farbą odporną na warunki atmosferyczne, dopasowując się ściśle do konturów narożników, nie wystając i nie zajmując nadmiernej przestrzeni. Płyty kołnierzowe do montażu na podłodze lub tylne wsporniki do montażu na słupie są opcjonalne na dole. Dotyczy reklam na rogach bloków komercyjnych, nawigacji na skrzyżowaniach w malowniczych miejscach, ekranów informacyjnych na narożnikach społeczności i innych scenariuszy.

Cechy materiałowe i strukturalne

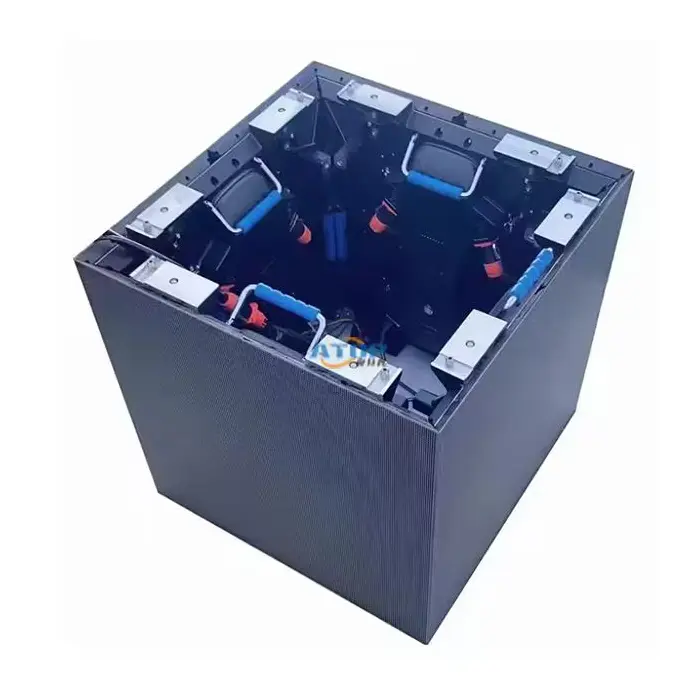

Zintegrowana konstrukcja w kształcie litery L

Korpus szafy jest formowany poprzez gięcie pogrubionych płyt ze stali ocynkowanej w zintegrowaną konstrukcję w kształcie litery L z ciasnymi połączeniami i kilkoma szczelinami łączącymi. Charakteryzuje się dużą ogólną sztywnością, odpornością na wiatr i odpornością na odkształcenia. Przejście łuku zastosowano w narożniku wewnętrznym, aby uniknąć koncentracji naprężeń i poprawić bezpieczeństwo pieszych.

Zewnętrzna powłoka odporna na warunki atmosferyczne

Powierzchnia jest spryskana odporną na promieniowanie UV zewnętrzną powłoką ochronną, odporną na łuszczenie się farby, rdzę i pękanie pod wpływem długotrwałego narażenia na działanie promieni słonecznych, deszczu i wahań temperatury.

Pochylone odprowadzenie wody od góry i pełne uszczelnienie

Wszystkie łączenia szafek są pokryte wysoce elastycznymi, odpornymi na warunki atmosferyczne taśmami uszczelniającymi, połączonymi z nachylonym blatem odprowadzającym wodę. Woda deszczowa spływa po górze, nie gromadząc się ani nie wsiąkając w szczeliny narożne.

Naprzemienne rozpraszanie ciepła przez żaluzję

Otwory wentylacyjne podzielono według charakterystyki przestrzeni narożnej za pomocą naprzemiennych żaluzji. Tworzą konwekcję powietrza w celu odprowadzania ciepła, jednocześnie zapobiegając przedostawaniu się deszczu i piasku do obudowy.

Elastyczna wnęka wewnętrzna i zintegrowane okablowanie

Wewnątrz regulowane, kombinowane wsporniki, które mieszczą sprzęt o różnych specyfikacjach. Dno jest całkowicie podniesione i wyposażone w dedykowane zintegrowane wyjścia przewodów do narożników, co pozwala na uporządkowanie i uporządkowanie okablowania strefowego, a także zapobiega gromadzeniu się wody i zamoczeniu kabli.

Zamki antywłamaniowe i zawiasy odporne na rdzę

Drzwi szafy osadzone są po zewnętrznej stronie widocznej, wyposażone w zewnętrzne zamki antywłamaniowe i pogrubione, odporne na rdzę zawiasy zapewniające stabilne otwieranie i zamykanie, skutecznie zapobiegające nieuprawnionemu dotykaniu i podważaniu.

Konstrukcja dopasowująca się do narożników, oszczędzająca miejsce

Jego ogólny kontur pasuje do kątów ścian i kolumn, wtapiając się w otoczenie po instalacji, nie zajmując głównego przejścia.

Zalety produktu

✅Ekskluzywny kształt narożnika dla specjalnych punktów instalacji

✅Zintegrowana konstrukcja o dużej odporności na wiatr

✅Specjalna wodoodporna konstrukcja narożna

✅Strefowe odprowadzanie ciepła dla stabilnej pracy

✅Elastyczny i wszechstronny układ wewnętrzny

✅Zapobieganie gromadzeniu się wody i standardowe okablowanie

✅Wygodna konserwacja i pełna ochrona bezpieczeństwa

Scenariusze zastosowań

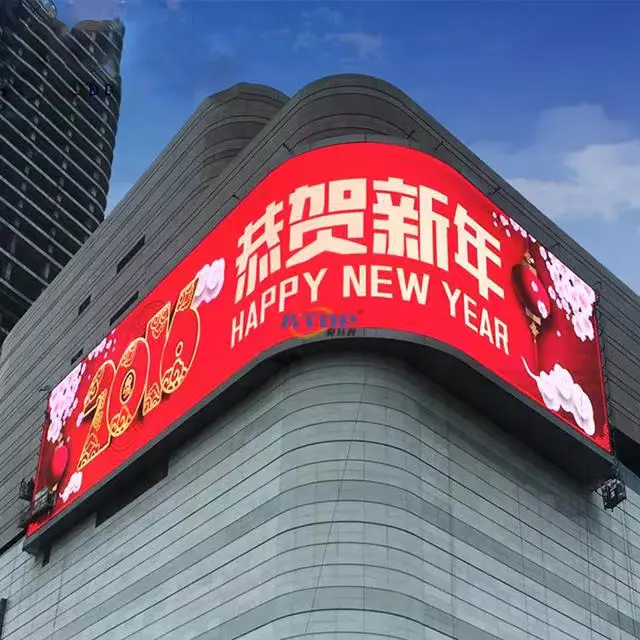

Ekrany informacyjne narożne na ścianach ulic, sprzęt do wyświetlania narożnych ogrodzeń parkowych, narożne terminale reklamowe na kolumnach handlowych, zewnętrzne szafki wystawowe ze składanym kątem, sprzęt słaboprądowy narożny w korytarzu społeczności, terminale nawigacyjne na narożnikach malowniczych szlaków, narożne szafy sterownicze na parkingach, sprzęt usług publicznych na rogu dróg miejskich itp.

Procedury instalacyjne

1. Pomiar na miejscu: Zmierz rzeczywisty kąt narożnika (np. 89° lub 91°) jako podstawę do dostosowania.

2. Dostosowanie szafy: Fabrycznie spawa się lub wygina szafę pod wymaganym kątem, wstępnie instalując wodoodporne złącza i akcesoria montażowe.

3. Mocowanie: Wywiercić otwory lub osadzić śruby w zależności od materiału ściany, a następnie bezpiecznie przymocować tylne kołnierze szafy lub uchwyty do zawieszania

4. Montaż ekranu: Wciśnij dwa ekrany oddzielnie w odpowiednie gniazda kart powierzchniowych i przymocuj bloki kompresyjne.

5. Okablowanie i uszczelnianie: Przeprowadź kable zasilające i sygnałowe przez wewnętrzny narożnik, po podłączeniu dokręć wodoodporne złącza i sprawdź całkowite zamknięcie pasków uszczelniających.

6. Uruchomienie i zakończenie: Włącz zasilanie, aby przetestować efekty dwustronnego wyświetlania i uszczelnić otwór konserwacyjny.

Środki ostrożności dotyczące użytkowania

1. Wybór miejsca instalacji

.Zapewnij płaskie i solidne podłoże, aby zapobiec przechylaniu się szafki spowodowanemu miękkim podłożem.

.Zarezerwować odpowiednią przestrzeń przejścia po obu stronach narożnika dla pieszych i późniejszej konserwacji.

.Unikaj obszarów nisko położonych, narażonych na gromadzenie się wody lub punktów zbierania wody deszczowej.

2. Potwierdzenie orientacji narożnika

.Przed montażem potwierdź typ narożnika (lewy/prawy narożnik) i dopasuj go do ruchu pieszego na miejscu.

.Kąt widzenia z obu stron obejmuje główny ciąg pieszych w dwóch przejściach.

3. Mocowanie i odporność na wiatr

Twarde podłoże: Włącz hamulce kółek, aby zabezpieczyć szafkę przed przesuwaniem.

.Miękkie podłoże: Kołki uziemiające są obowiązkowe, aby zapobiec przemieszczeniu pod wpływem silnego wiatru lub siły zewnętrznej.

.Wieżowce / obszary wietrzne: W celu wzmocnienia zaleca się stosowanie dodatkowych lin napinających.

4. Instalacja sprzętu

.Napraw dwa ekrany niezależnie, aby uniknąć wzajemnego stresu.

.Używaj ekranów o stałej grubości, aby środek ciężkości szafki był wyśrodkowany.

.Podczas okablowania prowadzić kable oddzielnie po lewej i prawej stronie, aby uniknąć splątania.

5. Rozpraszanie ciepła i wentylacja

.Nie blokuj otworów wentylacyjnych po obu stronach szafy.

.Zarezerwuj ponad 10 cm przestrzeni do odprowadzania ciepła w wewnętrznym narożniku.

.Brak gromadzenia się zanieczyszczeń w pobliżu żaluzji wentylacyjnych.

6. Bezpieczeństwo elektryczne

Zastosuj zewnętrzne wodoodporne kable zasilające.

.Nałóż wodoodporną izolację na złącza przewodów.

.Zalecany jest wyłącznik różnicowoprądowy.

Przewodnik po rutynowej konserwacji

Typowe awarie i rozwiązania

Często zadawane pytania

P1: Jakie standardowe kąty są obsługiwane?

Odp.: Wersja uniwersalna to wersja kątowa 90° dla standardowych ścian i narożników kolumn. Kąty niestandardowe są dostępne w przypadku specjalnych specyfikacji narożników na miejscu.

P2: Jak daleko szafka wystaje ze ściany? Czy będzie to utrudniać przejazd?

Odp.: Szafkę zaprojektowano tak, aby ściśle przylegała do narożników, a jej występy miały rozsądny rozmiar, co nie zajmie miejsca w głównym przejściu i umożliwi niezakłócony ruch pieszych.

P3: Czy kąt można regulować po instalacji?

Odp.: Kąt szafki jest ustalany przez spawanie i nie można go regulować na miejscu. Do modyfikacji kąta wymagana jest wymiana szafki lub wersje z regulacją na zawiasach.

P4: Jak wymienić uszkodzony ekran?

Odp.: Otwórz przednią pokrywę (opcjonalne przednie drzwiczki konserwacyjne) lub zdejmij tylny panel konserwacyjny, poluzuj bloki dociskowe, aby wyjąć ekran bez demontażu całej obudowy.
