Podsumowanie artykułu:Wyświetlacz LED może wywierać silny efekt wizualny, ale osiągnięcie stabilnej, dokładnej i wizualnie płynnej instalacji zakrzywionej wymaga czegoś więcej niż tylko wybrania odpowiedniego ekranu. Konstrukcja nośna odgrywa kluczową rolę w utrzymaniu krzywizny, rozkładu obciążenia, wyrównaniu, bezpieczeństwie i długoterminowej użyteczności. JakiśZakrzywiony wspornik wyświetlacza LEDzapewnia dedykowane rozwiązanie konstrukcyjne dla wyświetlaczy LED wklęsłych, wypukłych, cylindrycznych, okrągłych i w kształcie fali. W tym artykule wyjaśniono, jak działają zakrzywione wsporniki, jakie czynniki projektowe mają znaczenie, jak wybrać odpowiednią konstrukcję i w jaki sposób odpowiednio zaprojektowany wspornik może zmniejszyć trudności związane z instalacją i konserwacją.

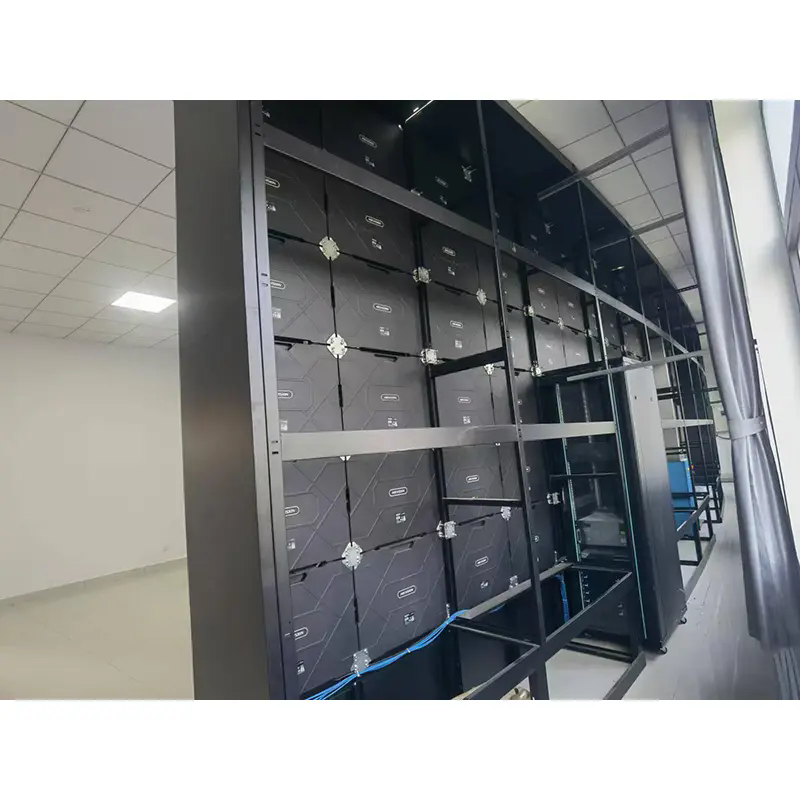

JakiśZakrzywiony wspornik wyświetlacza LEDto wyspecjalizowany system wsporczy konstrukcyjny przeznaczony do utrzymywania modułów wyświetlaczy LED lub szafek wzdłuż określonego zakrzywionego profilu. W przeciwieństwie do konwencjonalnej płaskiej ramy do montażu wyświetlacza, zakrzywiony wspornik musi zachować wymagany promień, równomiernie rozkładając obciążenie ekranu na wiele punktów konstrukcyjnych.
Wspornik może zawierać metalową ramę, podstawę, złącza, elementy regulacyjne, gniazda montażowe i inne części konstrukcyjne. W zależności od projektu podporę można zaprojektować jako konstrukcję stałą, wolnostojącą, montaż rozłączny, system mobilny lub dostosowaną do indywidualnych potrzeb ramę montażową.
Głównym celem nie jest po prostu trzymanie ekranu w pozycji pionowej. Odpowiednio zaprojektowana zakrzywiona podpora musi pomóc w osiągnięciu:
W przypadku projektów obejmujących kreatywne oznakowanie cyfrowe, wyświetlacze immersyjne, instalacje wystawiennicze, centra dowodzenia, obiekty transportowe lub wnętrza komercyjne, te szczegóły konstrukcyjne mogą mieć bezpośredni wpływ na ostateczny wygląd i niezawodność działania ekranu LED.
Zakrzywiony ekran LED po instalacji może wyglądać prosto, ale konstrukcja nośna znajdująca się za nim musi jednocześnie spełniać kilka wymagań inżynieryjnych. Niewielkie odchylenie ramy nośnej może być widoczne w przypadku połączenia kilku modułów LED.
Rama nośna wyznacza ścieżkę fizyczną, po której następuje wyświetlacz LED. Jeśli wspornik nie odwzorowuje dokładnie zamierzonego promienia, poszczególne moduły mogą być ustawione pod różnymi kątami. Może to powodować widoczne przejścia, nierówne szczeliny lub nieregularny ogólny kształt.
Szafki i moduły LED mają znaczną wagę, szczególnie gdy wyświetlacz staje się duży. Konstrukcja nośna musi bezpiecznie przenieść to obciążenie w stronę podstawy lub konstrukcji budynku. Rozkład obciążenia jest zatem ważnym czynnikiem branym pod uwagę przy określaniu wymiarów ramy, punktów połączeń, konfiguracji podstawy i wymagań dotyczących zbrojenia.
Zakrzywione wyświetlacze wymagają bardziej precyzyjnego ustawienia niż zwykłe instalacje płaskie. Odpowiedni wspornik zapewnia kontrolowane pozycje montażu i punkty regulacji, umożliwiając technikom korygowanie wysokości, głębokości, pionowości i położenia szafki podczas instalacji.
Źle zaprojektowany system nośny może skutkować nadmiernym spawaniem, powtarzaniem pomiarów, trudnym transportem i długimi okresami instalacji. Modułowa konstrukcja może uprościć montaż i umożliwić transport komponentów w mniejszych sekcjach przed połączeniem na miejscu.
Dokładna konfiguracja zależy od rozmiaru ekranu, krzywizny, środowiska instalacji i konstrukcji obudowy. Jednak typowy system może zawierać kilka elementów funkcjonalnych.
| Część | Funkcja podstawowa | Ważna uwaga |
|---|---|---|
| Opierać | Przenosi obciążenie wyświetlacza na podłogę | Stabilność i działanie zapobiegające przewróceniu |
| Główna rama | Zapewnia podstawowe wsparcie strukturalne | Wytrzymałość, sztywność i dokładność wymiarowa |
| Złącza | Połącz poszczególne sekcje konstrukcyjne | Niezawodne mocowanie i powtarzalny montaż |
| Elementy regulacji | Prawidłowy poziom, wysokość, głębokość lub wyrównanie | Wystarczający skok regulacji |
| Montaż siedzeń | Połącz konstrukcję wyświetlacza z ramą nośną | Zgodność z wymiarami szafki |
| Obszar dostępu | Zapewnia miejsce na sprzęt i konserwację | Dostępność usług i organizacja okablowania |
Na przykład konfiguracja stojąca na podłodze może wykorzystywać górny i dolny zespół konstrukcyjny połączony za pomocą łączników. Elementy poziomujące na dole mogą pomóc zrekompensować niewielkie nierówności podłogi, a regulowane elementy montażowe pozwalają dostosować się do różnic w grubości wyświetlacza.
Ten typ architektury jest szczególnie przydatny, gdy miejsce instalacji nie może być w znacznym stopniu modyfikowane lub gdy wyświetlacz musi pozostać niezależną konstrukcją.
Krzywizna to jedna z najważniejszych różnic między standardowym wspornikiem wyświetlacza a zakrzywionym wspornikiem wyświetlacza LED. System nośny musi być zaprojektowany w oparciu o rzeczywistą geometrię wyświetlacza LED, a nie narzucać zakrzywiony ekran na typową płaską ramę.
Wklęsły ekran zakrzywia się do wewnątrz w kierunku obszaru oglądania. Wspornik musi mieć określony promień wewnętrzny, zachowując jednocześnie spójne punkty mocowania wzdłuż konstrukcji. Ta konfiguracja jest często wybierana w przypadku wciągających środowisk i przestrzeni, w których widzowie znajdują się blisko ekranu.
Konfiguracja wypukła zakrzywia się na zewnątrz. Może zapewnić szeroki zasięg widzenia i może być przydatny, gdy wyświetlacz ma przyciągać uwagę z wielu kierunków.
Cylindryczny wyświetlacz LED wymaga ciągłej lub segmentowej geometrii wspornika. Rama musi uwzględniać obwód i wymiary szafki, zachowując jednocześnie spójne połączenia konstrukcyjne.
Instalacje w kształcie fali wprowadzają stale zmieniające się kąty. W takich projektach projekt wspornika należy opracować zgodnie z zamierzonym profilem, a nie opierać się na standardowym promieniu.
Przed rozpoczęciem produkcji należy potwierdzić następujące informacje:
Wybór wspornika w oparciu wyłącznie o rozmiar ekranu może później powodować problemy. System nośny należy ocenić jako część kompletnej instalacji wyświetlacza.
| Czynnik wyboru | Dlaczego to ma znaczenie |
|---|---|
| Wyświetl wagę | Określa wytrzymałość konstrukcyjną i wymagania dotyczące podłoża. |
| Wymiary ekranu | Wpływa na wysokość, szerokość i rozstaw podpór. |
| Promień krzywizny | Określa geometrię zakrzywionej podpory. |
| Typ szafki | Zapewnia dopasowanie punktów montażowych do konstrukcji wyświetlacza. |
| Miejsce instalacji | Określa, czy odpowiednia jest konstrukcja stała, przenośna, wewnętrzna czy zewnętrzna. |
| Wymagania dotyczące regulacji | Umożliwia technikom skorygowanie poziomowania i wyrównania podczas montażu. |
| Dostęp konserwacyjny | Zapobiega niepotrzebnemu utrudnianiu prac serwisowych. |
| Transport | Zburzone konstrukcje mogą zmniejszyć wyzwania związane z obsługą i wysyłką. |
Nośność należy również oceniać w oparciu o cały projekt, a nie opierać się na ogólnych ocenach. Ekran, elementy montażowe, warunki środowiskowe, współczynnik bezpieczeństwa i konfiguracja konstrukcyjna mają wpływ na odpowiedni projekt.
Wydajność instalacji jest szczególnie ważna dla wykonawców pracujących w budynkach komercyjnych, wystawach, centrach handlowych, lotniskach, węzłach komunikacyjnych i innych lokalizacjach, w których czas budowy jest ograniczony.
Modułowy zakrzywiony wspornik może oferować kilka praktycznych korzyści:
W przypadku dużych instalacji na etapie projektowania należy uwzględnić możliwość transportu. Informacje o produkcie Shushi opisują konstrukcję segmentową, w której poszczególne sekcje można łatwiej przenosić i montować na miejscu. To podejście może być przydatne, gdy komponenty muszą przechodzić przez windy, korytarze, drzwi lub obszary o ograniczonym dostępie.
Instalacja powinna być nadal wykonywana zgodnie z ostatecznymi rysunkami technicznymi i wymaganiami aktualnego producenta wyświetlacza. Wspornika nigdy nie należy traktować jako uniwersalnego substytutu weryfikacji konstrukcji specyficznej dla projektu.
Wybór materiału zależy w dużej mierze od środowiska operacyjnego, wymaganej wytrzymałości, narażenia na korozję, ograniczeń ciężaru i budżetu projektu.
| Tworzywo | Typowa zaleta | Potencjalne zastosowanie |
|---|---|---|
| Stal węglowa | Wysoka wytrzymałość i ekonomiczna produkcja | Naprawiono konstrukcje wystaw wewnętrznych |
| Stal ocynkowana | Zwiększona odporność na korozję | Środowisko zewnętrzne lub wilgotne |
| Stal nierdzewna | Silna odporność na korozję i czysty wygląd | Środowiska wysokiej klasy lub wymagające |
| Stop aluminium | Niższa masa konstrukcyjna | Przenośne i wynajmowane systemy wystawiennicze |
Obróbka powierzchni jest kolejnym ważnym czynnikiem. Malowanie proszkowe może zapewnić wykończony wygląd, poprawiając jednocześnie odporność na zużycie i narażenie na środowisko. Shushi opisuje wieloetapowy proces przygotowania i elektrostatycznego malowania proszkowego swoich produktów konstrukcyjnych, z możliwością dostosowania kolorów do projektów wymagających wizualnej koordynacji z otaczającą dekoracją.
W przypadku projektów zewnętrznych specyfikację materiału i powłoki należy wybrać zgodnie z lokalną wilgotnością, opadami deszczu, wahaniami temperatury, ekspozycją na sól, warunkami wiatrowymi i oczekiwaną żywotnością.
Elastyczność zakrzywionych konstrukcji wyświetlaczy LED sprawia, że nadają się one do szerokiego zakresu środowisk.
W przypadku zastosowań zewnętrznych podczas projektowania należy uwzględnić dodatkowe kwestie środowiskowe, takie jak obciążenie wiatrem, ochrona przed korozją, kotwienie, drenaż i temperatura.
Wiele problemów z wyświetlaczami LED, które wydają się być związane z ekranem, w rzeczywistości ma swoje źródło w konstrukcji nośnej. Prawidłowo zaprojektowany wspornik może sprostać kilku typowym wyzwaniom instalacyjnym.
Jeżeli punkty mocowania nie przebiegają zgodnie z zamierzonym promieniem, gotowy wyświetlacz może wyglądać nieregularnie. Specyficzna dla projektu zakrzywiona rama stanowi spójne odniesienie konstrukcyjne.
Nawet profesjonalnie wykonana podłoga może wykazywać niewielkie różnice w poziomie. Regulowane nóżki lub elementy poziomujące mogą pomóc zniwelować te różnice.
Duże spawane ramy mogą być trudne do przemieszczania przez windy, drzwi i wąskie korytarze. Modułowa konstrukcja z możliwością demontażu może ułatwić transport i obsługę na miejscu.
Ekrany LED wymagają dostępu w celu wymiany modułów, kontroli kabli, serwisowania sterownika i innych czynności konserwacyjnych. Konstrukcja wsporcza powinna zatem uwzględniać wymagania serwisowe, a nie skupiać się wyłącznie na instalacji.
Odsłonięta metalowa konstrukcja może kolidować z wystrojem wnętrza. Dostosowane wymiary i wykończenia powierzchni mogą pomóc systemowi nośnemu wtopić się w środowisko architektoniczne.
Duże ekrany stwarzają znaczne wymagania konstrukcyjne. Odpowiednia podstawa, strategia zbrojenia i konstrukcja zapobiegająca przewróceniu są niezbędne w zastosowaniach, w których w pobliżu znajdują się ludzie.
Shushispecjalizuje się w systemach montażu wyświetlaczy i zapewnia dostosowane do indywidualnych potrzeb rozwiązania w zakresie zakrzywionych wyświetlaczy LED dla hurtowników, dystrybutorów, wykonawców i klientów projektów.
Zamiast traktować każdy zakrzywiony ekran jak ten sam produkt, personalizacja może uwzględniać różnice w wymiarach ekranu, konstrukcji obudowy, krzywiźnie, materiale, kolorze, metodzie montażu i środowisku instalacji.
Informacje o produkcie firmy wskazują, że jej zakrzywione wsporniki mogą pomieścić różne konfiguracje modułów LED i obudów z odlewanego ciśnieniowo aluminium. Konstrukcję można również dostosować do wyświetlaczy wklęsłych, wypukłych, o specjalnych kształtach i falach.
W przypadku projektów wymagających niezależnego podparcia na podłodze, dedykowana podstawa może stanowić fundament konstrukcyjny bez całkowitego polegania na istniejącej ścianie. W przypadku innych zastosowań regulowane elementy montażowe mogą pomóc w osiągnięciu wymaganej pozycji i wyrównaniu ekranu.
Shushi obsługuje również wymagania OEM i ODM, w tym niestandardowe wymiary, konfiguracje strukturalne, materiały, obróbkę powierzchni, kolory i logo. Może to być szczególnie przydatne dla dystrybutorów i wykonawców, którzy potrzebują konstrukcji wspornika odpowiadającej ich własnym specyfikacjom projektowym.
Omawiając zamówienie niestandardowe, warto przekazać dostawcy pełne informacje techniczne, w tym:
Im dokładniej te warunki zostaną określone przed produkcją, tym łatwiej będzie opracować system wsparcia, który będzie pasował do rzeczywistego projektu.
Solidny wspornik powinien wymagać stosunkowo niewielkiej konserwacji, ale nadal zaleca się okresową kontrolę, szczególnie w przypadku dużych lub publicznie dostępnych wyświetlaczy.
Wszelkie odkształcenia konstrukcyjne, znaczna korozja, nieoczekiwane ruchy lub zmiany geometrii ekranu powinny zostać niezwłocznie zbadane przez wykwalifikowany personel.
Wyświetlacz LED jest tak niezawodny, jak system go obsługujący. W przypadku instalacji zakrzywionych wspornik musi nie tylko przenosić ciężar: musi mieć prawidłową geometrię, rozkładać obciążenia, ułatwiać ustawienie, zapewniać bezpieczny montaż i umożliwiać praktyczną konserwację.
PrawoZakrzywiony wspornik wyświetlacza LEDmoże mieć znaczącą różnicę, gdy projekt obejmuje wklęsłe, wypukłe, cylindryczne, okrągłe, w kształcie fali lub inne niestandardowe ekrany LED. Ważne kryteria wyboru obejmują nośność konstrukcyjną, dokładność krzywizny, kompatybilność szafy, możliwości regulacji, materiał, ochronę przed korozją, wymagania transportowe i środowisko instalacji.
Dla wykonawców, dystrybutorów i integratorów wyświetlaczy współpraca z producentem potrafiącym dostosować konstrukcję nośną do rzeczywistej konfiguracji ekranu może zmniejszyć niepewność instalacji i poprawić ostateczny wygląd projektu.
Shushizapewnia dostosowane rozwiązania do montażu wyświetlaczy LED zaprojektowane z uwzględnieniem różnych geometrii ekranu, warunków instalacji i wymagań projektu. Jeśli planujesz projekt zakrzywionego wyświetlacza LED i potrzebujesz pomocy w wyborze wymiarów, materiałów, konstrukcji lub konfiguracji montażu,skontaktuj się z namiaby omówić Twoje wymagania i opracować odpowiednie rozwiązanie wspornika zakrzywionego.
Zakrzywiony wspornik wyświetlacza LED służy do podtrzymywania modułów LED lub szafek wzdłuż zakrzywionego profilu. Pomaga utrzymać wymaganą geometrię ekranu, zapewniając jednocześnie stabilność strukturalną i regulację montażu.
Tak. Niestandardową konstrukcję nośną można zaprojektować dla wyświetlaczy LED wklęsłych, wypukłych, cylindrycznych, okrągłych, falowych i innych o specjalnych kształtach, pod warunkiem, że geometria ekranu i wymagania montażowe są znane z góry.
Tak. Konstrukcję montażową można dostosować do wymiarów obudowy, ciężaru ekranu, miejsc połączeń, krzywizny i warunków instalacji. Shushi zapewnia dostosowane rozwiązania OEM i ODM dla różnych wymagań projektowych.
Nośność zależy od konfiguracji konstrukcyjnej, materiału, konstrukcji podstawy, rozstawu podpór, wymiarów ekranu i środowiska instalacji. Konfiguracje standardowe i wzmocnione można opracowywać w zależności od rzeczywistego obciążenia wyświetlacza, zamiast używać jednej uniwersalnej wartości znamionowej.
Tak, wersje zewnętrzne można zaprojektować z użyciem odpowiednich materiałów, powłok ochronnych, wzmocnień konstrukcyjnych, kotwienia i względów środowiskowych. Przed sfinalizowaniem projektu należy ocenić obciążenie wiatrem i lokalne warunki instalacji.
Modułowa, fabrycznie wykonana konstrukcja może znacznie uprościć instalację w porównaniu z dużą, niestandardową ramą wykonaną w całości na miejscu. Prawidłowe wypoziomowanie, zamocowanie, wyrównanie i przestrzeganie rysunków montażowych pozostaje niezbędne.
Niektóre konfiguracje mogą zawierać zamykane kółka do zastosowań takich jak wystawy i imprezy tymczasowe. Konstrukcje wolnostojące są bardziej odpowiednie, gdy głównym wymaganiem jest długoterminowa stabilność.
Nie ma jednego materiału, który byłby najlepszy dla każdego projektu. Stal węglowa nadaje się do wielu konstrukcji stałych, stal ocynkowana może zapewnić dodatkową odporność na korozję, stal nierdzewna jest przydatna w wymagających środowiskach, a stop aluminium może zmniejszyć ciężar konstrukcji tam, gdzie ważna jest przenośność.
Podaj wymiary ekranu, rysunki szafek, masę całkowitą, promień krzywizny, miejsce instalacji, pożądaną wysokość, metodę montażu, preferencje materiałowe, wykończenie powierzchni i wymagania konserwacyjne. Szczegółowe informacje techniczne pozwalają producentowi dokładniej ocenić konstrukcję.
Shushi koncentruje się na konstrukcjach do montażu wyświetlaczy i może zapewnić niestandardowe rozwiązania obejmujące wymiary, konfigurację konstrukcyjną, dobór materiałów, obróbkę powierzchni, kolor i inne wymagania specyficzne dla projektu. Rozwiązania z zakresu zakrzywionych wsporników do wyświetlaczy są przeznaczone do zastosowań od wnętrz komercyjnych po duże projekty ekspozycji publicznych.
Planujesz instalację zakrzywionego wyświetlacza LED?Dobrze zaprojektowana konstrukcja nośna może uprościć transport, instalację, ustawienie i przyszłą konserwację, jednocześnie pomagając gotowemu ekranowi uzyskać czysty wygląd architektoniczny.Skontaktuj się z namidzisiaj, aby omówić wymagania dotyczące zakrzywionego wspornika wyświetlacza LEDShushi.
-
