Uchwyt ścienny do montażu wideo LCD

Uchwyt do ściany wideo LCD to modułowy metalowy system nośny specjalnie zaprojektowany do ścian wideo LCD, szeroko stosowany w scenariuszach łączenia wielu ekranów, w tym w monitorowaniu bezpieczeństwa, centrach konferencyjnych, reklamach komercyjnych i centrach dowodzenia ruchem. Wykonany z walcowanych na zimno płyt stalowych o wysokiej wytrzymałości, wyposażony w precyzyjne mechanizmy dostrajające, umożliwia montaż na ścianie i na podłodze, z niezależną regulacją dla każdego panelu, aby zapewnić równomierne szczeliny łączenia i płaską powierzchnię całkowitą. Dostarczane bezpośrednio przez producenta, istnieje możliwość dostosowania OEM.

Rozwiązano trzy podstawowe problemy inżynieryjne

1. Nierówne odstępy w łączeniu – precyzyjna regulacja w 6 kierunkach, minimalna szczelina do 0,5 mm

2. Długotrwałe uginanie się – dolne wsporniki nośne + wielopunktowe łożyskowanie siły, brak deformacji w ciągu 8 lat

3. Trudna konserwacja – niezależny demontaż pojedynczego panelu, wymiana w ciągu 90 sekund

Przewodnik wyboru modelu

Dlaczego warto wybrać nasz uchwyt ścienny do wideo LCD?

1. 6-stopniowa precyzyjna regulacja zapewniająca precyzyjną kontrolę szczeliny łączenia

Wyposażone w 6-kierunkowe mechanizmy regulacji w pionie, poziomie i z przodu do tyłu, umożliwiające przycinanie po instalacji. Nawet przy błędach wiercenia w ścianie ± 5 mm szczeliny łączenia można zawęzić do 0,5–1,5 mm (w zależności od grubości ramki ekranu).

Zakres regulacji:

• Pionowo: ± 8 mm

•Poziomo:±8mm

• Przód-tył: ±5 mm

2. Modułowa rama zapewniająca elastyczny układ

Dzielona rama montażowa z precyzyjnymi zatrzaskami pozycjonującymi obsługuje:

• Układ poziomy jednorzędowy (1×N)

•Wielorzędowy układ matrycy (M×N)

• Łączenie ekranów portretowych (dla Digital Signage)

• Mieszany układ poziomy i pionowy

Maksymalna wysokość pojedynczej kolumny: 4m (około 6 szt. paneli 46”/ 4 szt. 55”)

Nieograniczone rozszerzenie w poziomie dzięki wielu zestawom kolumn obok siebie

3. Niezależny demontaż w celu łatwej konserwacji

Każdy panel mocowany jest za pomocą oddzielnych haczyków. W przypadku wadliwej wymiany panelu lub kontroli tylnego okablowania:

✅Nie ma konieczności demontażu sąsiednich ekranów

✅Demontaż przez jedną osobę w ciągu 90 sekund

✅Brak wpływu na ogólną stabilność ściany

4. Dolne wsporniki ładunkowe zapobiegają uginaniu się

Pojedynczy panel 55" waży do 35 kg. Zwykłe mocowania opierają się wyłącznie na zawieszeniu z tyłu, które po długotrwałym użytkowaniu jest podatne na przechylenie do przodu i ugięcie u dołu.

Ten uchwyt dodaje dolne wsporniki obciążenia, aby rozłożyć ciężar panelu na belki poprzeczne, przy bezpiecznej nośności pojedynczego panelu wynoszącej 80 kg i zerowej deformacji w ciągu 8 lat.

5. Ukryte prowadzenie kabli zapewniające schludny wygląd

Dedykowane kanały do ​​prowadzenia kabli zarezerwowane w ramie dla oddzielnego okablowania prądu silnego i słabego:

Kable HDMI, kable sieciowe i kable zasilające w komplecie

Brak odsłoniętych przewodów z przodu ściany wideo

Zgodny ze standardami kontroli przeciwpożarowej i kontroli bezpieczeństwa

6. Podwójne tryby instalacji pasują do wszystkich typów ścian

Parametry techniczne

Etapy instalacji (montaż na ścianie w celach informacyjnych)

potrzebnych 2 pracowników; 4-panelowa ściana wideo zajmuje około 2 godzin

Etapy montażu na ścianie

1. Pomiar i pozycjonowanie: Oznacz pozycje wierceń na ścianie zgodnie z rysunkiem układu połączeń, skalibruj za pomocą wskaźnika poziomu

2. Zamocuj belki poprzeczne: Zamontuj poziome belki poprzeczne (1 w rzędzie) za pomocą śrub rozporowych M10/M12, rozstaw ≤600 mm

3. Wstępnie zainstaluj płyty wiszące: Zamocuj precyzyjnie dopasowujące płyty wiszące do tylnych otworów VESA ekranów, zapewniając wyrównanie w poziomie

4. Zamontuj ekrany: Rozpocznij od dolnego rzędu, wsuń haki ekranów w szczeliny belek poprzecznych i zamocuj zatrzaski

5. Dostosuj szczeliny łączenia: wyreguluj śruby rozporowe 6-kierunkowe za pomocą klucza sześciokątnego, aby zwęzić szczeliny do ≤1,0 mm

6. Zarządzanie kablami: Poprowadź wszystkie kable w korytkach kablowych i dokręć śruby zabezpieczające przed poluzowaniem

7. Test włączania: Sprawdź ciągłość obrazu, po potwierdzeniu oddaj do użytku

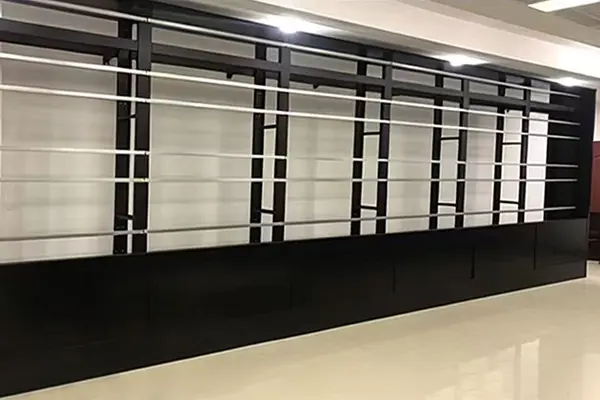

Etapy instalacji na podłodze

1. Zmontuj kolumny: Połącz lewą i prawą kolumnę za pomocą dolnych krzyżulców, zainstaluj regulowane podkładki pod stopy

2. Regulacja poziomu: Obróć podkładki pod stopy, aby wyregulować wysokość, skalibruj za pomocą wskaźnika poziomu

3. Dodaj stężenia ukośne: Obowiązkowe stężenia ukośne w przypadku wysokości powyżej 2 m w celu wzmocnienia

4. Montaż ekranu: Wykonaj kroki 3–5 procedury montażu na ścianie

5. Ostateczne zablokowanie: Dokręć wszystkie śruby łączące i włącz zasilanie w celu przetestowania

Obowiązujące scenariusze

Porównanie z tradycyjnymi mocowaniami

Często zadawane pytania

P1: Do jakich rozmiarów paneli ściennych wideo pasuje ten uchwyt?

Odp.: Kompatybilny z popularnymi panelami ściennymi wideo o przekątnej 46”, 49” i 55”. W przypadku innych rozmiarów (43”, 65”) sprawdź nasze dedykowane modele lub skontaktuj się z nami w celu dostosowania.

P2: Czy wymiana częściowo uszkodzonych paneli jest kłopotliwa?

Odp.: Niezależna konstrukcja zawieszenia umożliwia oddzielny demontaż pojedynczych paneli bez wpływu na stabilność całej ściany wideo.

P3: Czy uchwyt pasuje do zakrzywionych paneli LCD?

Odp.: Standardowe uchwyty do ścian wideo mają płaską konstrukcję. W przypadku zakrzywionych paneli LCD wymagane są zakrzywione adaptery. Podaj promień krzywizny i radian splotu do niestandardowego przetwarzania zakrzywionych ramion.

P4: Jaka jest maksymalna nośność ekranu i współczynnik bezpieczeństwa?

Odp.: Zaprojektowana nośność pojedynczego panelu: 80 kg (obciążenie niszczące ≥160 kg), współczynnik bezpieczeństwa ≥2,0. Najcięższy panel 55-calowy głównego nurtu waży około 30 kg, 65-calowy do 45 kg, czyli znacznie poniżej limitu projektowego. Przed montażem należy jeszcze sprawdzić rzeczywistą nośność ściany lub podłoża.

P5: Jak wybrać pomiędzy typem naściennym a podłogowym?

A:

• Ściana betonowa / z litej cegły → Montaż na ścianie (niski koszt, oszczędność miejsca)

•Ściana stępki ze szkła / marmuru / lekkiej stali (bez wiercenia) → Stojąca na podłodze (bez uszkodzeń dekoracji)

• Możliwość korzystania mobilnego w wielu lokalizacjach → Możliwość montażu na wózku mobilnym (z kółkami)

P6: Czy jest kompatybilny z ekranami innych marek (Samsung/LG/BOE)?

O: Tak. Otwory montażowe VESA obejmują rozmiary od 200 × 200 mm do 800 × 600 mm, kompatybilne z ponad 95% komercyjnych paneli ścian wideo o przekątnej 46–55 cali dostępnych na rynku. Dostępne są płyty adapterowe lub niestandardowa obróbka dla specjalnych układów otworów.
