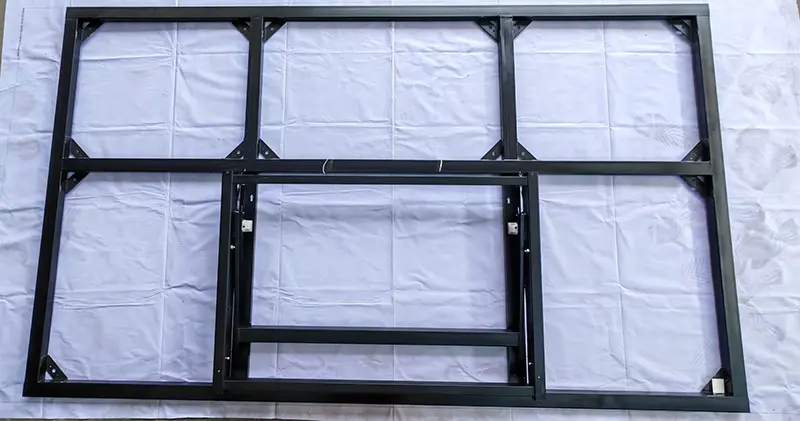

Pionowy wspornik hydrauliczny LCD o przekątnej 100 cali

Pionowy wspornik hydrauliczny LCD 100 cali to wyjątkowo wytrzymały system nośny przeznaczony do 100-calowych gigantycznych ekranów LCD (kompatybilny również z modelami 102/105 cali). W odróżnieniu od uchwytów do ekranów 98-calowych i mniejszych, goły ekran 100-calowy waży zwykle ponad 130 kg i ma prawie 2,2 metra wysokości, którego nie można bezpiecznie utrzymać za pomocą samego montażu na ścianie. Produkt ten charakteryzuje się hybrydową konstrukcją łączącą nośność ścian pomocniczych i podparcie podłogi. Większość obciążeń pionowych przenoszona jest na podłoże, podczas gdy ściana służy jedynie do zapobiegania przechylaniu się i ustalania pozycji.

Materiały i rzemiosło

1. Rama główna:

Pogrubione i poszerzone blachy stalowe walcowane na zimno z żebrami wzmacniającymi, zapewniające większą nośność i odporność na skręcanie bez odkształceń.

2. Układ hydrauliczny:

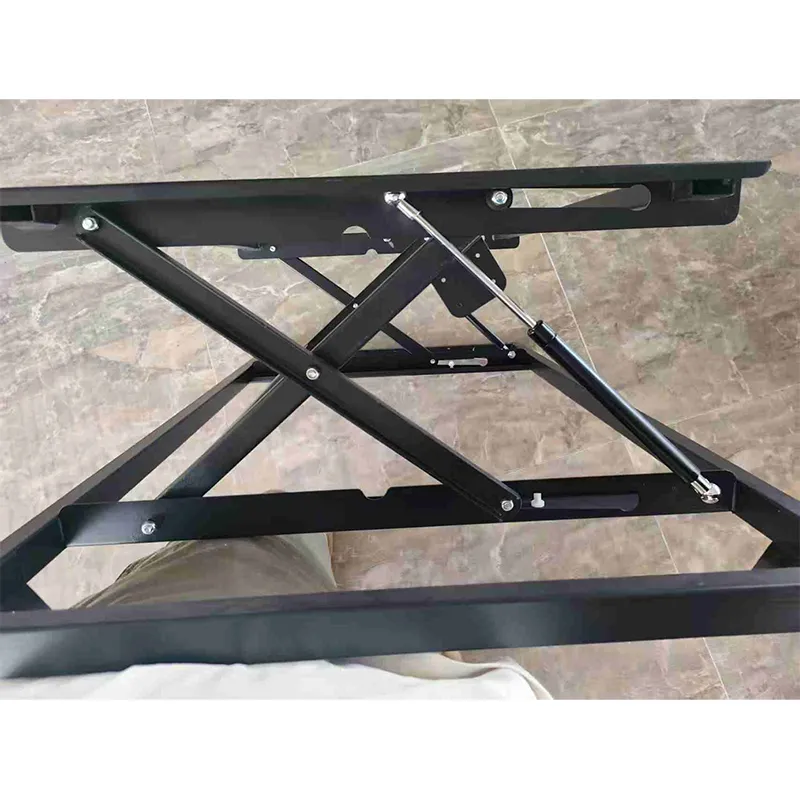

Podwójne hydrauliczne elementy tłumiące klasy przemysłowej zapewniają równomierne wsparcie, płynne podnoszenie i ciche buforowanie.

3. Montaż płyty wiszącej:

Specjalnie poszerzona pionowa płyta do zawieszania VESA do 100-calowych ekranów, kompatybilna ze standardowymi otworami montażowymi dla wyświetlaczy wielkoformatowych.

4. Ochrona bezpieczeństwa:

Liczne zatrzaski zapobiegające upadkowi oraz antypoślizgowe, amortyzujące gumowe podkładki zapobiegające przypadkowemu upuszczeniu.

5. Mocowanie okuć:

Pogrubione i wydłużone śruby rozporowe, zgodne ze standardami krajowymi, równomiernie rozkładają naprężenia w ścianie i zapewniają pewniejszy montaż.

Zalety produktu

1. Dostosowane do gigantycznych ekranów:

Zoptymalizowany wyłącznie do montażu pionowego 100 cali, bardziej stabilny i dobrze dopasowany niż wsporniki uniwersalne.

2. Układ hydrauliczny oszczędzający pracę:

Łatwa regulacja chroniąca ekran i jego porty.

3. Niskie koszty utrzymania:

Konstrukcja umożliwiająca szybki demontaż, możliwa do obsługi bez udziału profesjonalnych techników.

4. Oszczędność miejsca:

Pionowa konstrukcja przylegająca do ściany i zajmująca minimalną powierzchnię poziomą, idealna do holów, korytarzy i sal wystawowych.

5. Szerokie zastosowanie:

Pracuje dla konferencji, wystaw, centrów handlowych, szpitali, urzędów rządowych, branż medialnych i nie tylko.

Porównanie kosztów eksploatacji i konserwacji z tradycyjnymi wspornikami

Wymagania dotyczące ścian i specyfikacje instalacji

Krytyczne ostrzeżenie dotyczące bezpieczeństwa

100-calowy ekran waży ponad 90 kg. Niewłaściwy typ ścian może spowodować upadek ekranu, a w rezultacie utratę mienia i obrażenia ciała.

Dopuszczalne typy ścian (wszystkie wymagania muszą być spełnione jednocześnie)

Zabronione typy ścian (montaż surowo zabroniony)

Wymagane narzędzia i liczba instalatorów

Kroki instalacji

1. Kontrola ściany: Upewnij się, że ściana jest z litego betonu lub cegły o odpowiedniej grubości.

2. Pozycjonowanie i znakowanie: Za pomocą poziomicy laserowej narysuj pionową linię środkową i zaznacz 8 punktów wiercenia.

3. Wiercenie i czyszczenie otworów: Wywierć otwory na głębokość ≥100 mm za pomocą młotka elektrycznego, usuń gruz i włóż rurki rozprężne M10.

4. Mocowanie podstawy: Zamontuj podstawę ścienną, dokręcaj stopniowo 8 śrub rozporowych i sprawdź pionowość.

5. Instalacja płyty wiszącej VESA: Przymocuj poszerzoną płytkę VESA z tyłu 100-calowego ekranu (kompatybilna z układem otworów 600×400, 800×600, 900×600).

6. Przygotowania do zawieszenia ekranu: Sprawdź drążki hydrauliczne i zatrzaski zabezpieczające; dostosować platformę podnoszącą do wysokości montażu.

7. Zamontuj ekran: Dwóch pracowników podnosi ekran, podczas gdy jeden operator prowadzi haki tak, aby dopasować je do szczelin w podstawie, i powoli opuszcza.

8. Zatrzaski zabezpieczające: Zapnij kolejno główne klamry, boczne zamki zabezpieczające i ręcznie skręcone śruby zabezpieczające przed przechyleniem.

9. Zarządzanie kablami i regulacja: Poprowadź kable do magnetycznego przedziału na kable i dostosuj kąt nachylenia do optymalnej pozycji oglądania.

10. Kontrola końcowa: potrząśnij ekranem, aby upewnić się, że nie ma luzów i sprawdź wszystkie zatrzaski.

Obowiązujące scenariusze

Biuro Korporacyjne

Duże ekrany w salach konferencyjnych, wyświetlacze powitalne w recepcji, ściany prezentujące kulturę korporacyjną

Wyświetlacz komercyjny

Ekrany reklamowe w centrach handlowych, ekrany demonstracyjne wystaw marek, cyfrowe ekrany plakatowe w sklepach

Rząd i usługi publiczne

Ekrany informacyjne w salach rządowych, ekrany z przewodnikami po szpitalach, ekrany z przewodnikiem po miejscach wystawowych

Media i transmisja na żywo

Pionowe gigantyczne ekrany do krótkich transmisji wideo na żywo, wyświetlanie treści multimedialnych i ekrany informacyjne o studiu

Edukacja i szkolenie

Ekrany ogłoszeniowe na kampusach, ekrany demonstracyjne sal szkoleniowych, interaktywne wyświetlacze dla instytucji szkoleniowych

Często zadawane pytania

P1: Jaka jest maksymalna nośność tego 100-calowego wspornika pionowego?

Odp.: Zbudowany z pogrubionych, poszerzonych płyt stalowych i podwójnego wspornika hydraulicznego, jego maksymalne obciążenie sięga 130 kg, w pełni pokrywając ciężar wszystkich typów dużych ekranów o przekątnej 100 cali.

P2: Czy zamontowany pionowo 100-calowy ekran przechyli się do przodu z powodu przesuniętego do przodu środka ciężkości?

Odp.: Zastosowano w nim specjalną konstrukcję grawitacyjną skierowaną do tyłu z przesuniętymi do tyłu płytami wiszącymi, które przesuwają ładunek do wewnątrz, eliminując przechylenie do przodu i wypaczenie krawędzi.

P3: Jaka jest odległość między ekranem a ścianą po montażu pionowym?

Odp.: Szczelina od ściany wynosi tylko 60–85 mm, jest wyjątkowo cienka i zajmuje mało miejsca, a jej wygląd jest schludny i minimalistyczny.

P4: Czy wspornik jest podatny na odkształcenia podczas transportu?

Odp.: Zawiera zintegrowane tłoczone części konstrukcyjne, całkowicie wzmocnione opakowanie i twarde zabezpieczenie narożników, a także dużą odporność na ściskanie i upadki, aby uniknąć deformacji podczas transportu.

P5: Jak ukryć kable i później dodać nowe?

Odp.: Wspornik ma wbudowaną magnetyczną komorę na kable (60 cm szer. × 120 cm wys. × 4 cm gł.), w której mieszczą się 4 kable HDMI, 2 kable zasilające i 2 kable sieciowe. Pokrywa jest mocowana magnetycznie i można ją otworzyć bez użycia narzędzi. Aby dodać lub wymienić kable: otwórz pokrywę, włóż nowe kable do środka i zamknij pokrywę – usuwanie ekranu nie jest konieczne.

P6: Czy można go zamontować poziomo? Czy obsługuje regulację poziomu poziomego?

Odp.: Ten model obsługuje wyłącznie montaż pionowy, a jego konstrukcja jest zoptymalizowana pod kątem pionowego rozkładu grawitacji ekranu. Jeśli konieczna jest zmiana orientacji poziomej i pionowej, należy zakupić nasz wspornik obrotowy. W przypadku ustawienia poziomego: skalibrować za pomocą poziomicy laserowej podczas instalacji podstawy; precyzyjna regulacja w poziomie (±2°) jest dostępna po zamontowaniu ekranu.

P7: Czy wspornik jest odporny na wstrząsy i nadaje się do stosowania w regionach narażonych na trzęsienia ziemi?

Odp.: Przeszedł testy wibracyjne symulujące trzęsienia ziemi o częstotliwości 8 magnitudo, bez spadającego ekranu ani luźnych zatrzasków. Przegrody zapobiegające podnoszeniu i antypoślizgowe podkładki gumowe w konstrukcji z sześciostopniową blokadą bezpieczeństwa są specjalnie zoptymalizowane pod kątem środowisk wibracyjnych. Ma zastosowanie do stref sejsmicznych, w tym Japonii, Tajwanu, Chile, Turcji i Kalifornii w USA.
