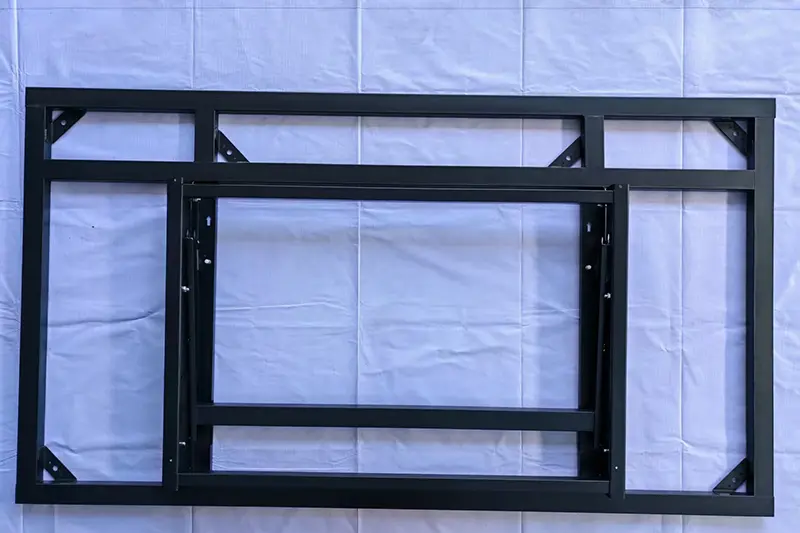

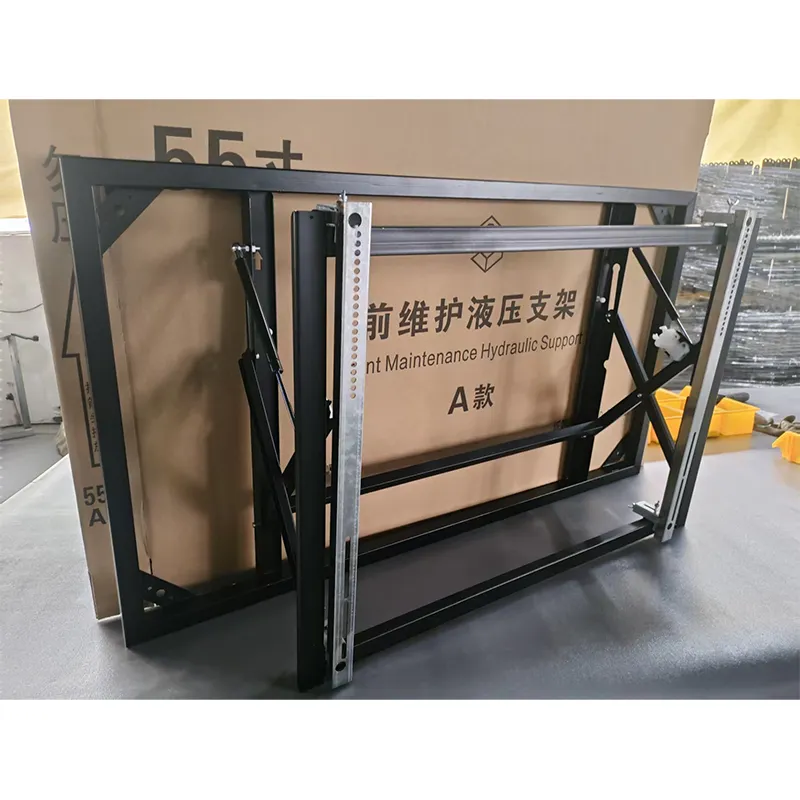

Pionowy wspornik hydrauliczny LCD 86 cali

Pionowy wspornik hydrauliczny LCD 86 cali, wykonany na zamówienie do pionowego montażu na ścianie 86-calowych ekranów LCD, wykorzystuje płyty stalowe o grubości 2,5 mm i podwójny system prętów hydraulicznych, zintegrowany z konstrukcją nośną z czterema hakami i płytą nośną, pięcioma zamkami zapobiegającymi upadkowi i ukrytym schowkiem na kable. Obsługuje hydrauliczną regulację nachylenia i szybki demontaż, przy maksymalnej nośności 120 kg, idealnie nadaje się do scenariuszy pionowej instalacji ekranów w dużych salach konferencyjnych, centrach dowodzenia, cyfrowych salach wystawowych i nie tylko.

Struktura rdzenia i materiały

1. Rama główna:

Pogrubione płyty stalowe walcowane na zimno o wysokiej wytrzymałości oraz słupki ze wzmocnionego stopu aluminium, integralnie uformowane w celu zapewnienia odporności na odkształcenia i zwiększonej nośności

2. Elementy hydrauliczne:

Przemysłowe cylindry hydrauliczne o długim skoku ze stabilnym buforowaniem i równomiernie rozłożonym naciskiem łożyska do łatwego podnoszenia dużych ekranów

3. Montaż płyty wiszącej:

Poszerzona pionowa płyta do zawieszania VESA, przeznaczona wyłącznie do ekranów 86-calowych, kompatybilna z popularnymi układami otworów, w tym 400 × 600 i 600 × 800

4. Struktura bezpieczeństwa:

Potrójne blokady zabezpieczające przed upadkiem oraz antypoślizgowe, amortyzujące gumowe podkładki zapobiegające przypadkowemu poluzowaniu i chroniące panel wyświetlacza

5. Mocowanie okuć:

Pogrubione śruby rozporowe zgodne ze standardami krajowymi zapewniają równomierne naprężenie ściany i pewniejszy montaż

Zalety produktu

1. Niestandardowa struktura dla dużych ekranów

Zoptymalizowana konstrukcja mechaniczna wyłącznie do montażu pionowego 86 cali, bardziej stabilna, dobrze dopasowana i bezpieczniejsza niż wsporniki uniwersalne. W kluczowych punktach naprężenia dodano żebra wzmacniające, aby uniknąć deformacji po długotrwałym użytkowaniu.

2. Podwójne drążki hydrauliczne — oszczędność pracy i dodatkowe bezpieczeństwo

86-calowy ekran waży dużo; pojedyncze drążki hydrauliczne wymagają dodatkowej siły podczas regulacji i są podatne na wycieki oleju. Równoległe podwójne pręty zapewniają równomiernie rozłożone tłumienie i łatwą regulację. Jeśli jeden pręt ulegnie awarii, drugi może nadal zapewniać wsparcie dla większego bezpieczeństwa.

3. Pięciowarstwowa ochrona przed upadkiem

Połączona klamra główna, zamek pomocniczy, przegroda zabezpieczająca przed podniesieniem, ręcznie skręcone śruby zabezpieczające przed podniesieniem i podkładki gumowe antypoślizgowe, odpowiednie do zastosowań komercyjnych o dużym natężeniu ruchu.

4. Niskie koszty eksploatacji i konserwacji

Demontaż ekranu bez użycia narzędzi: Odblokuj zatrzaski zabezpieczające, przekręć śruby ręczne i podnieś ekran do góry.

Zarezerwowane szczeliny konserwacyjne na panelach bocznych: Tylne kable można konserwować bez zdejmowania ekranu.

Magnetyczny schowek na kable: Kable można dodawać lub wymieniać bez użycia narzędzi.

5. Wysokie wykorzystanie przestrzeni

Pionowa konstrukcja montowana na ścianie zajmuje minimalną przestrzeń w poziomie, idealnie nadaje się do wąskich przestrzeni, takich jak korytarze, hole i wejścia do wind.

6. Szeroki zakres zastosowań

Ma zastosowanie do konferencji, wystaw, centrów handlowych, szpitali, urzędów rządowych, studiów transmisji strumieniowej na żywo i innych scenariuszy.

Etapy instalacji (wyłącznie w przypadku montażu pionowego 86 cali)

1. Sprawdź nośność ściany, skalibruj pionową linię środkową za pomocą poziomicy i zaznacz miejsca wiercenia

2. Wywierć otwory, zainstaluj pogrubione kołki rozporowe i przymocuj główną podstawę, aby zapewnić pionowość i stabilność

3. Zamontuj poszerzoną płytkę do zawieszania VESA w standardowych otworach z tyłu 86-calowego ekranu

4. Wyrównaj ekran ze szczelinami zaciskowymi wspornika i zawieś go powoli; układ hydrauliczny zapewnia automatyczne łożyskowanie i buforowanie

5. Zamocuj potrójne blokady zabezpieczające przed upadkiem i sprawdź, czy nie są poluzowane

6. Ułóż kable w pionowe kanały kablowe i wyreguluj wysokość oraz kąt nachylenia

7. Przed oddaniem do użytku przeprowadzić pełną kontrolę stabilności

Obowiązujące scenariusze

Często zadawane pytania

P1: 86-calowe ekrany są ciężkie. Czy wspornik może je stabilnie utrzymać bez deformacji?

O: Tak. Przeprowadzono rygorystyczne testy nośności. W głównym korpusie zastosowano płyty stalowe o grubości 2,5 mm z żebrami wzmacniającymi w kluczowych punktach naprężeń, które nie wykazują deformacji pod statycznym obciążeniem maksymalnym 150 kg. Większość popularnych 86-calowych ekranów komercyjnych (Sony, Samsung, LG itp.) waży 55–70 kg, czyli znacznie poniżej limitu obciążenia projektowego. Zaleca się sprawdzanie dokręcenia śrub co sześć miesięcy.

P2: Jakie są zalety podwójnych drążków hydraulicznych w porównaniu z pojedynczymi prętami?

O: Dwie podstawowe zalety: ①Jednolite tłumienie: Ciężkie 86-calowe ekrany wymagają dużej siły tłumienia od pojedynczych prętów, co powoduje, że regulacja jest pracochłonna i zwiększa ryzyko wycieku oleju. Równoległe podwójne drążki równomiernie rozkładają naprężenia, zapewniając płynniejszą pracę. ② Nadmiarowe bezpieczeństwo: w przypadku awarii jednego drążka hydraulicznego drugi nadal może zapewniać podstawowe wsparcie, co jest funkcją bezpieczeństwa niedostępną w konstrukcjach jednoprętowych.

P3: Czy do usunięcia ekranu potrzebne są narzędzia?

Odp.: Do mechanizmu demontażu ekranu nie są potrzebne żadne narzędzia — wystarczy przesunąć zatrzaski zabezpieczające i przekręcić ręczne śruby zabezpieczające przed podniesieniem, aby unieść ekran. Jednakże 86-calowe ekrany ważą 55–70 kg, dlatego zdecydowanie zaleca się obsługę dwóch operatorów. W przypadku konserwacji kabli (np. podłączania/odłączania kabli HDMI) demontaż ekranu nie jest konieczny dzięki zarezerwowanym bocznym szczelinom konserwacyjnym.

P4: Jak dodać nowe kable po ukryciu okablowania?

O: Niezwykle wygodne. Pokrywa przedziału kablowego jest mocowana magnetycznie i można ją otworzyć bez użycia narzędzi. Dodaj lub wymień kable, otwierając pokrywę, pociągając przewody do środka i zamykając ją – nie jest wymagany demontaż ekranu.

P5: Jakie typy ścian nadają się do instalacji 86-calowego ekranu?

Odp.: Dopuszczalne są wyłącznie ściany z litego betonu lub ściany z litej cegły. Płyty gipsowo-kartonowe, ściany z lekkiej stali i ściany z pustaków nie są w stanie bezpiecznie udźwignąć ciężaru 86-calowego ekranu. Dostarczone pogrubione kołki rozporowe są specjalnie zaprojektowane do ścian betonowych i z cegły pełnej. Jeśli rodzaj ściany nie jest pewny, zaleca się profesjonalną kontrolę na miejscu.

P6: Jak ciężki jest rzeczywisty 86-calowy ekran i ilu instalatorów jest potrzebnych?

Odp.: Większość popularnych 86-calowych ekranów komercyjnych waży 55–70 kg netto. Do montażu na ścianie wystarczy jedna osoba, natomiast do wieszania ekranu potrzeba dwóch pracowników (jeden przytrzymuje ekran, drugi wyrównuje haczyki). Aby uniknąć obrażeń ciała, zaleca się podnoszenie sprzętu lub maszyn.
